短期決戦 V-ROD マフラー製作

スポットにて こちら短期決戦にて製作のV-RODマフラー製作 ハイクオリテーですがサクサク進めます!

さすがVロッド今までのH-Dとは一味作りが違います!!

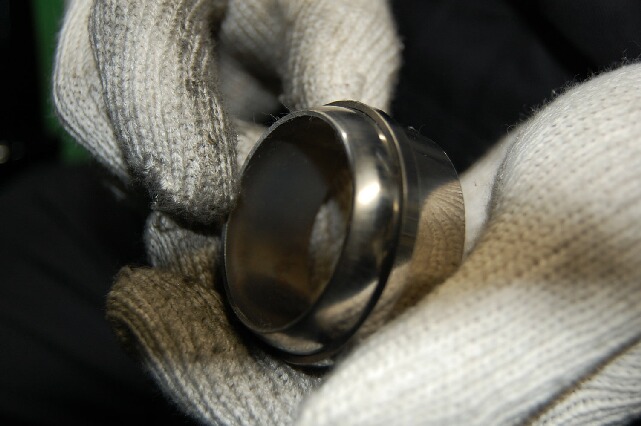

口金形状も・・・・?Rですか・・・・・?

プレス型を駆使して 口金形状完全 をコピー! ALL ステンレス(SUS304)

ちなみに さすがV-ROD マフラーのボルトは全部ミリネジ
ちなみにフランジナットは1/2のナットですがネジピッチは8ミリ1.25ピッチ・・・・・一体何がしたいんだ・・・・・混乱させられます・・・・

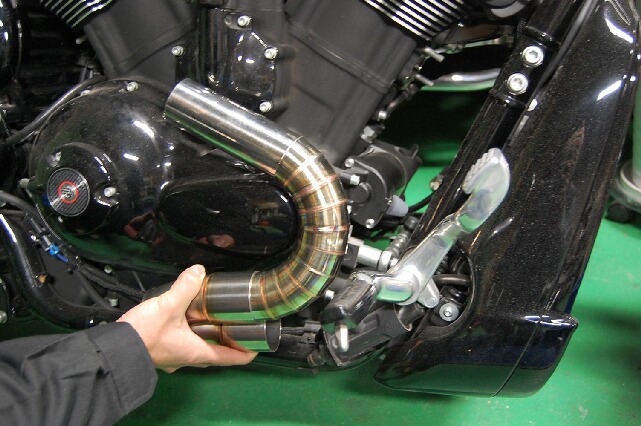

あまりに曲げRが複雑だったので もう輪切りで行きましょうの案は却下・・・・やっぱし・・・(汗)

仕切りなおしてFパイプ製作開始
OLD SPEED で使う ステンレスパイプ50.8は120RなのでR合わせに苦戦します
イメージに近付きましたでしょうか???

50.8パイの2→1集合 斜めテーパーサイレンサー部分 内径パンチング系も今回50.8パイ
ALLステンレスによるワンオフです

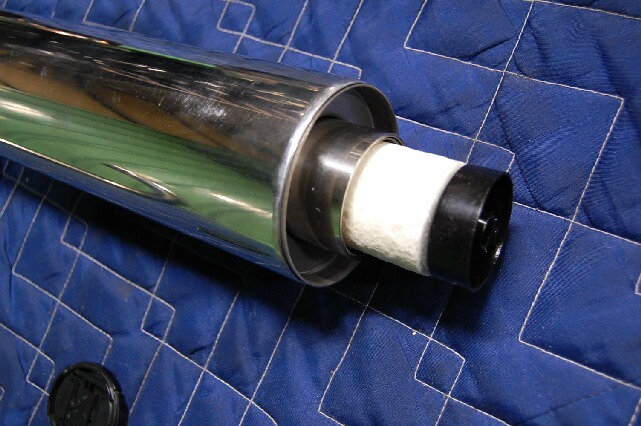

今回パンチングが50.8パイなのでインナーサイレンサーも挿入可能に!! なので車検対応仕様に変更も可能!!

排気温センサーの旋盤製作など もう少しですので しばしお待ち下さいませ!!
